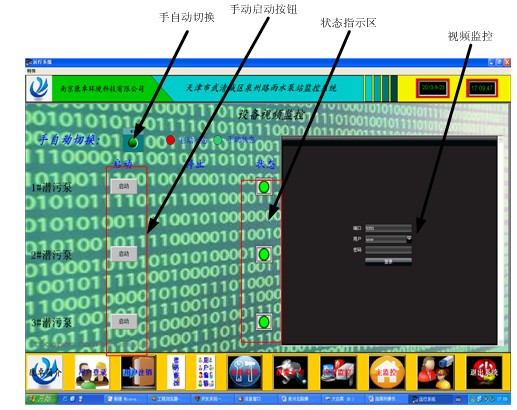

圖1

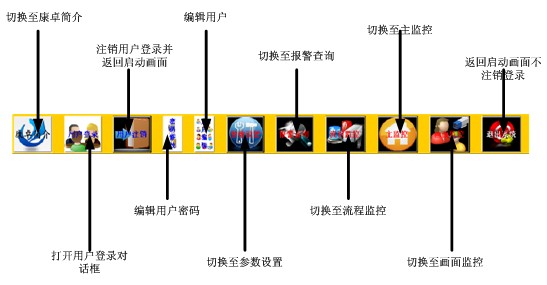

圖2

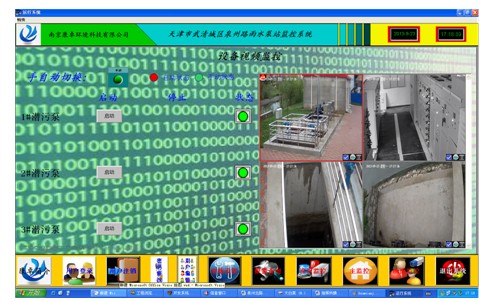

通過較上方的按鈕可以切換程序手自動狀態，若按鈕為綠色則為手動狀態反之處于自動狀態，點擊按鈕切換狀態，只有處于手動狀態下才可以通過下方的按鈕啟動相應設備（設備處于硬件自動狀態下）。運行狀態指示區指示目前各個設備的狀態。只有設備在硬件自動狀態下才可以通過組態王啟動。視頻監控顯示能夠看到當前泵站4個攝像頭的實時畫面，操作方法是：在確保用戶為“user”時直接點擊登錄按鈕，然后分別點擊四個分區下方的“X”圖標，就可以打看畫面，打開畫面后的效果如圖3所示：

圖3

流程監控畫面

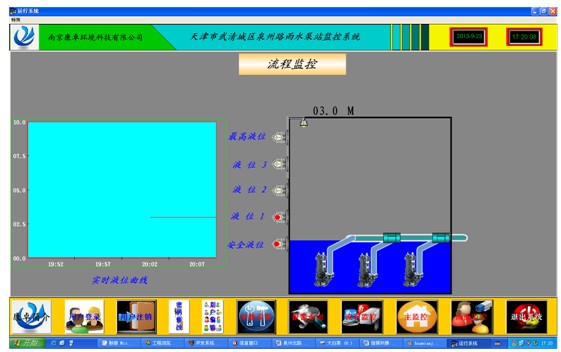

點擊圖1中的“流程監控”按鈕，系統切換至流程監控畫面如圖4所示：

圖4



上圖為泉州路的流程監控圖，該圖中能夠指示液位實時曲線以及泵運行時的水流效果等等。

以上（從1到5分別是：系統概述、畫面操作介紹、參數設置畫面、報警查詢畫面和本文的監控畫面）就是為防汛指揮中心組態監控的操作說明書的全部內容了。 返回康卓首頁>>
