配電箱殼體檢驗標準

發布日期：2013-05-31 08:44  瀏覽次數：

配電箱殼體檢驗標準應根據設計要求的型號、規格選用合格產品，并有產品合格證。 槽鋼、鍍鋅扁鋼，不得有嚴重銹蝕和缺陷，且鍍鋅層不應脫落。鍍鋅材料有螺絲、墊圈、彈筑墊圈；非鍍鋅材料有地腳螺栓、鋼墊片。具體要求如下：
一、引用標準和依據：
      JB/T6753.4-93J《電工設備的設備構體公差 焊接結構的一般公差》；
      GB/T13452.2《色漆和清漆  漆膜厚度的測定》；
      GB/T6739-2006《色漆和清漆、鉛筆法測定漆膜硬度》；
      GB/T9286-1998《色漆和清漆、漆膜的劃格試驗》；
      GB/T1771-2007《色漆和清漆、耐中性鹽霧性能的測定》；
      GB/T1732-93《漆膜耐沖擊測定法》；


二、 檢驗工具：
游標卡尺、鋼卷尺、鋼直尺、鉛筆、涂層測厚儀等。


三、 配電箱殼體外形尺寸檢驗：
1、配電箱材料厚度和外形尺寸檢驗。

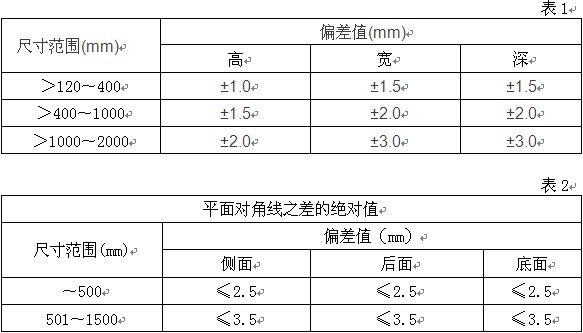

2、各種配電箱材料及厚度應符合要求。外形尺寸允許偏差應符合表1及表2尺寸
偏差范圍的規定。
3、面板、側板、門板等板類構件平面度的一般公差。為任意平方米小于5mm。
面板通常小于3mm。

四、配電箱外觀質量檢驗：
1、配電箱涂覆層應平整清潔、顏色均勻一致。主要表面（如面板、門）應無可見缺陷。如露底、遮蓋不良、脫落、雜色、桔皮、針孔、顆粒、麻點、堆積、銹跡等等。
2、保護接地螺釘和接地體表面不得有涂覆層。
3、明裝箱體表面涂覆層輕微缺陷不得超出4處；暗裝箱體表面涂覆層輕微缺陷不得超出6處；箱體內部輕微缺陷不得超出5處，堆積厚度不得超過8mm。
4、配電箱內件的涂（鍍）覆層應無起皮脫落、發霉、銹蝕、劃傷等缺陷。


五、 配電箱涂覆層質量檢驗：(有必要時檢驗)
1、涂覆層厚度：國內配電箱涂覆層厚度規定為70um以上。出口配電箱涂覆層厚度為65um以上。檢驗方法：用涂層磁性測厚儀測5點以上，取其平均值。
2、 涂覆層硬度：不小于2H。檢驗方法：用鉛筆劃痕法進行測定。
3、涂覆層附著力：大于1級。檢驗方法：按GB/T9286-1998規定進行。即百格測試：破壞小格≤15%為合格，破壞小格＞15%為不合格。
4、 涂層耐腐蝕性：國內配電箱鹽霧試驗應大于48小時；出口配電箱鹽霧試驗應大于250小時。
5 涂覆層耐沖擊性：為1級，按GB/T1732-93規定進行。


 六、壓鉚件檢驗：
壓鉚螺釘、拉鉚螺母等，壓上零部件后，螺紋不得變形（螺母或螺釘能自由進出，順暢無卡滯現象），壓鉚件與板面垂直，壓鉚后壓鉚區無豬嘴現象，拉包的高度、壁厚應均勻一致，頂部不應有毛刺。

七、 焊接質量檢驗：
1、配電箱焊接應牢固可靠。不得有虛焊、裂紋、未焊透、焊穿、豁口、咬邊等缺陷。焊接件尺寸、位置應符合要求。
2、焊點直徑小于φ8，焊點布置均勻， 焊點上壓痕深度不超過板材實際厚度30%，且焊接后不能留有明顯的焊疤。 返回康卓首頁>>
