合肥泵站自動化監控系統解決方案
目前國內的絕大部分泵站都已經接近或者超過使用壽命，設備的使用率日趁變低且對網絡的要求越來越高。南京康卓環境科技有限公司（康卓科技）提供合肥泵站自動化項目改造、泵站監控系統安裝調試服務。
泵站監控系統
康卓設計的泵站的自動化監控系統解決方案具有很高的可靠性與穩定性，同時又能幫助本地或遠程的工作人員迅速準確的掌握泵站的各類突發情況，而系統維護又非常簡便。以自動化監控系統作為基礎，配以視頻監控系統、電子圍欄系統、智能巡更系統、門禁系統、外來人員管理系統、燈光語音警示系統等輔助系統，合肥泵站可以實現少人值守守運作，并有能力實現無人值守的運作方式。
康卓泵站自動化系統已經在國內多所泵站取得應用，徐可以證明，完善的自動化監控系統可以使得企業的生產活動變得輕松又安全，不僅兼顧了企業的減員增效目的。而且滿足了企業安全生產的要求。

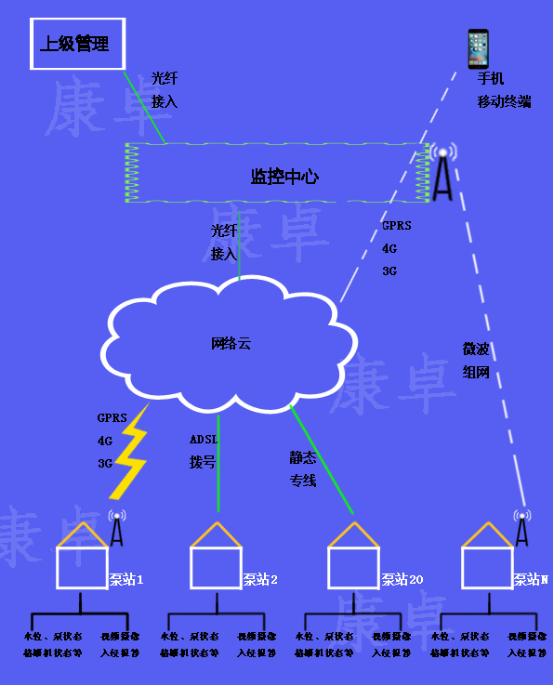

泵站自動化監控系統網絡結構圖
泵站自動化就系統設計
系統核心設計為三層體系結構，體現“集中管理，分散控制”原則。主要分成主控中心層，分控中心層，和泵站控制層。

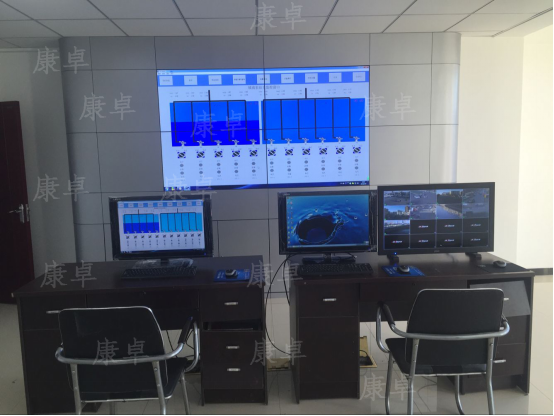

主控中心
網絡環境設計實現
網絡環境使用VPN專網。加裝硬件防火墻和網絡防病毒軟件，防止網絡攻擊與病毒入侵?；诠I(yè)以太網技術，利用光纖網絡傳輸遠端泵站或其他監控點的音視頻數據。
應用軟件設計實現
主控中心對所有排水泵站監控、運行數據記錄，負責分調度中心系統與其他管理系統的互聯，實現數據共享，管理分調度中心。同時將泵站的進水池液位、泵站運行情況按照用戶要求寫入泵站運行監測系統的數據庫。
泵站監控系統
分控中心
應用軟件設計實現其所管轄范圍內一些泵站的運行過程，用來實現監視、控制、管理等自動化功能。分控中心層連接一個或多個自動化泵站，并可與全系統信息綜合監控管理系統互聯。
自動化泵站現場
控制要求
實現泵站現場工藝操作單元的全自動控制，并可實現兩極控制中心遠程控制。實現各水泵較優運行。
泵站主要受控設備
各水泵的控制裝置均需設有手動、自動、遠控三種控制方式，可實現控制柜上的本地手動控制、PLC系統的自動控制、分控（主控）中心遠程控制（遠控）。
泵的運行控制
（1）運行泵機的選擇：為保證整個泵機組的運行壽命，在泵機運行的過程中，要保證每臺泵機的運行時間大致相同，不使單臺泵機長時間運行。
（2）控制方式：手動、自動、遠控。
（3）水泵的特殊控制。

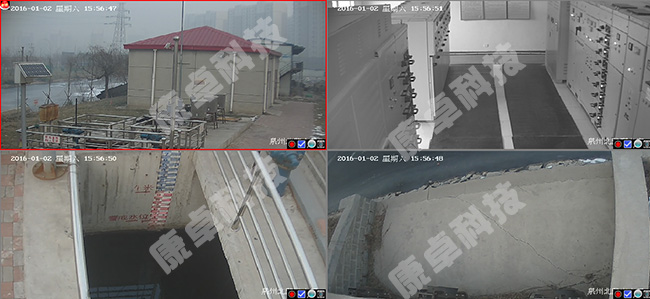

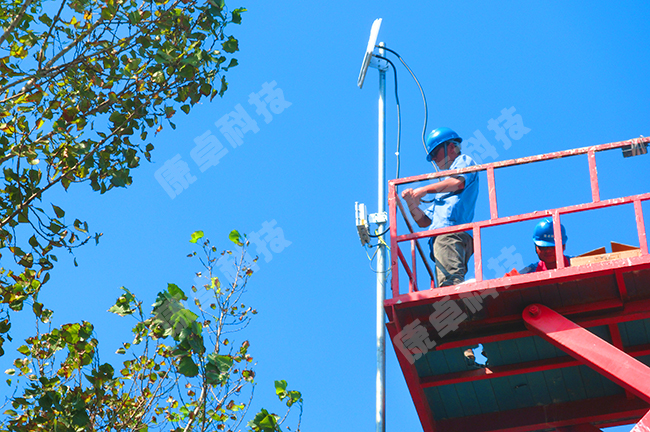

泵站監控系統戶外安裝
格柵機控制
格柵機的運行應由PLC設定時間控制，即在PLC內部設定一時間周期，根據該時間周期，格柵機定時進行清渣。計時器重新開始計時，并等待下一個時間周期。
電動閥門控制
在任何操作模式下，電動閥門必須都可開、關、停控制。
啟閉機控制
根據集水池的水位開或關啟閉機，控制污水流量?？梢允謩?dòng)、觸摸屏控制、分控中心控制電動閥門的開、關、停。同時在自動操作模式下也可進行遠控。
通訊故障控制
當PLC系統與中央監控通訊中斷時，PLC系統自動轉為本地自動控制，確保泵站控制系統無人狀態下的正常運行。

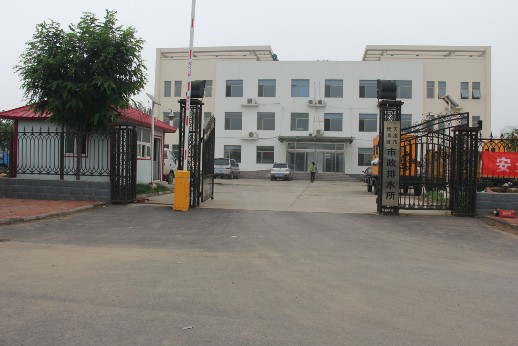

康卓泵站自動化系統應用案例
合肥泵站自動化監控系統設計、改造廠家
隨著科技進步和互聯網的進一步發展，泵站遠程監控系統已進入各個應用領域，發展前景廣闊。供水泵站自動化及計算機遠程監控系統的實現，能夠更加科學、合理的安排泵站地運行，除了日常排污管理，還可提高市區防汛排水的工作效率，保障防汛安全。只有有效實現遠程監控系統的科學設計，才能保證系統的穩定運作，較終達到有效監控與被監控的目的。合肥泵站自動化監控系統設計熱線：025-86666104
